Расшифровка обозначения фильтр СДЖ 200-2.5-1-2:
- Фильтр СДЖ – фильтр сетчатый дренажный жидкостный
- 200 – Ду, 200 мм (диаметр условного прохода присоединительных патрубков)
- 5 – Ру, 2.5 МПа (рабочее давление, изготавливаются также в вариантах 4.0/1.6/6.3 МПа)
- 1 – тип присоединения к трубопроводу (1 – фланцы / 2 – патрубки под приварку)
- 2 – материальное исполнение (1 – углеродистая сталь, 2 – низколегированная сталь, 3 – нержавеющая сталь)
Для чего необходим фильтр СДЖ Ду200?

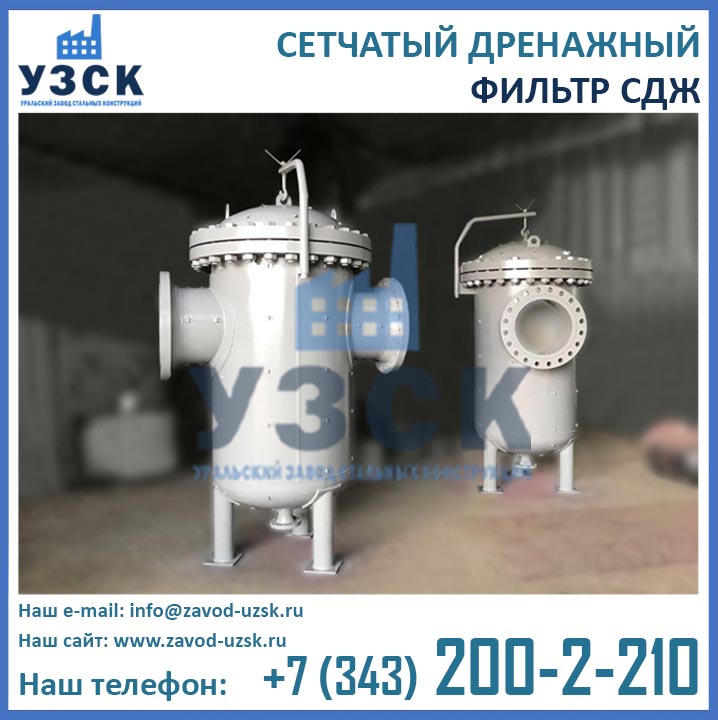

Дренажные фильтры СДЖ-200 с сетчатым фильтрующим элементом предназначены для установки на трубопроводы/нефтепроводы диаметром 200 мм с целью защиты труб, насосов, емкостей, резервуаров и прочего оборудования, установленного в системе, от повреждений, вызванных наличием в рабочем потоке механических частиц. Фильтр СДЖ-200 в Петропавловске улавливает из жидких сред посторонние предметы, окалину, глину и другие фракции мелкого, среднего и крупного размера. При помощи дренажных фильтров Ду 200 очищают воду, масла, нефть, нефтепродукты, бензин, дизельное топливо, сжиженные газы, керосин и другие жидкости. Основные сферы применения сетчатых дренажных фильтров: химическая, нефтяная, газовая, нефтеперерабатывающая и другие отрасли промышленности.
Исполнения фильтров СДЖ-200: размеры и основные характеристики
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 200-1.6-1-1 | фланцевый | 1,6 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-1.6-2-1 | под приварку | 1,6 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-1.6-1-2 | фланцевый | 1,6 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-1.6-2-2 | под приварку | 1,6 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-1.6-1-3 | фланцевый | 1,6 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 200-1.6-2-3 | под приварку | 1,6 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 200-2.5-1-1 | фланцевый | 2,5 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-2.5-2-1 | под приварку | 2,5 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-2.5-1-2 | фланцевый | 2,5 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-2.5-2-2 | под приварку | 2,5 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-2.5-1-3 | фланцевый | 2,5 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 200-2.5-2-3 | под приварку | 2,5 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 200-4.0-1-1 | фланцевый | 4,0 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-4.0-2-1 | под приварку | 4,0 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-4.0-1-2 | фланцевый | 4,0 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-4.0-2-2 | под приварку | 4,0 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-4.0-1-3 | фланцевый | 4,0 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 200-4.0-2-3 | под приварку | 4,0 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 200-6.3-1-1 | фланцевый | 6,3 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-6.3-2-1 | под приварку | 6,3 МПа | 219 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 200-6.3-1-2 | фланцевый | 6,3 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-6.3-2-2 | под приварку | 6,3 МПа | 219 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 200-6.3-1-3 | фланцевый | 6,3 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 200-6.3-2-3 | под приварку | 6,3 МПа | 219 мм | 630 мм | нерж. сталь | -40… +300 оС |

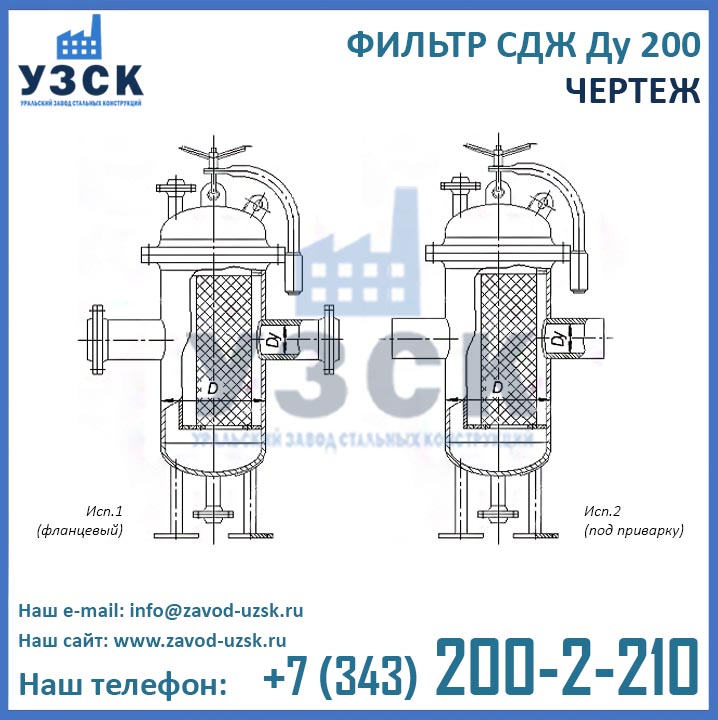

Чертеж фильтра дренажного СДЖ-200
Особенности конструкции СДЖ Ду 200 мм.
Основными элементами конструкции фильтра дренажного Ду 200 мм являются стальной сварной корпус (ст20, 09Г2С или 12Х18Н10Т), патрубки под приварку/патрубки с воротниковыми фланцами (в зависимости от исполнения), съемная крышка с подъемно-поворотным устройством, опоры, сетчатый фильтрующий элемент из нержавеющей стали 12Х18Н10Т, дренажный патрубок с фланцевым соединением, воздушник.
Корпус изготавливается следующим образом: из листовой стали делается обечайка, к которой снизу приваривается эллиптическое днище, а сверху фланец для крепления крышки, состоящей из эллиптического днища и фланца. Корпус фильтра и крышка соединяются между собой болтами или шпильками. Для облегчения эксплуатации фильтр оборудован подъемно-поворотным устройством.
Ввиду большого веса аппарата, трубопровод может его не выдержать, поэтому фильтр СДЖ-200 оборудован опорами, приваренными к нижнему днищу для монтажа на фундамент.
Цены фильтров СДЖ 200 мм в Петропавловске
На формирование цены дренажного фильтра влияют следующие факторы: материальное исполнение, конструктивное исполнение, стоимость сырья в момент изготовления, комплектация, необходимость доставки в другой населенный пункт, срочность выполнения работ по изготовлению, прочие предпочтения заказчика. Уральский завод стальных конструкций изготавливает фильтры СДЖ-200 любого типового исполнения, а также нестандартные фильтры СДЖ 200 мм по чертежам заказчика или техническому заданию. Дополнительно к фильтрам СДЖ у нас Вы можете заказать сменные фильтрующие элементы любой тонкости фильтрации, ответные фланцы, прокладки и крепеж. По запросу изготавливаем также фильтры СДЖ-К-200 с концевым затвором. Для того чтобы узнать какова цена на фильтр СДЖ Ду200 с необходимыми Вам характеристиками, отправьте запрос в отдел продаж завода УЗСК по координатам, указанным в разделе «Контакты».
