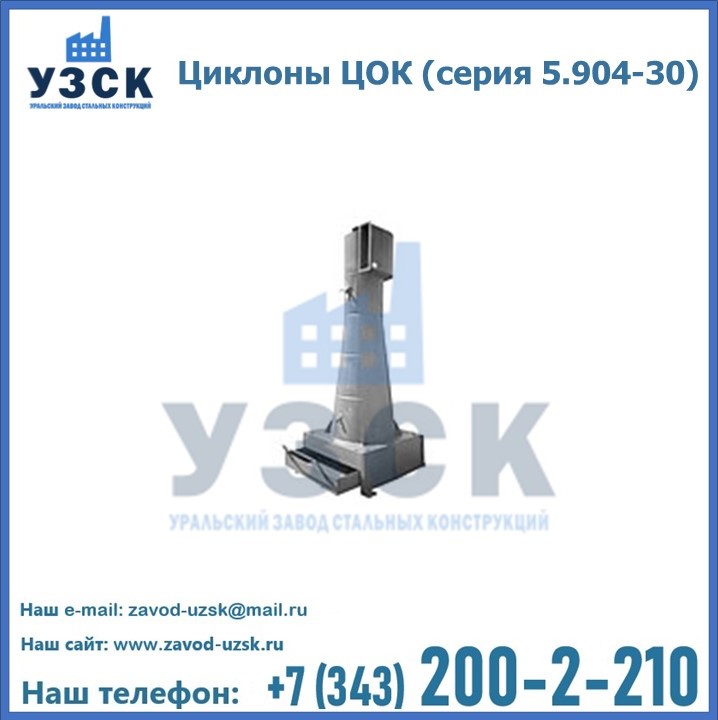

Циклоны ЦОК (серия 5.904-30) предназначены для санитарной очистки воздуха в вентиляционных системах от инородных частиц с повышенными абразивными свойствами Допустима работа со слипшимися средами, например, с тальком и сажей. Как правило, циклоны ЦОК устанавливаются в цехах металлообработки в Петропавловске с заточными и обдирочными установками, в литейных цехах.
Условия эксплуатации циклонов ЦОК (серия 5.904-30)
Циклоны ЦОК производятся в климатическом исполнении «УХЛ» ( умеренный и холодный климат (–60…+40 С°)), категории размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов ЦОК не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д (СНиП 2.09.02-85).
Конструкция и эксплуатационные особенности циклонов ЦОК
Элементы конструкции циклона ЦОК серии 5.904-30:
- корпус с входным патрубком;
- внутренний конус;
- выхлопная труба;
- пылесборник.
Пылесборник представляет собой бункер или выдвижной ящик. Цилиндрический корпус имеет короткую часть, которая переходит в расширяющийся книзу конус, присоединенный, в свою очередь, к пылеприемному отсеку (бункер или ящик).

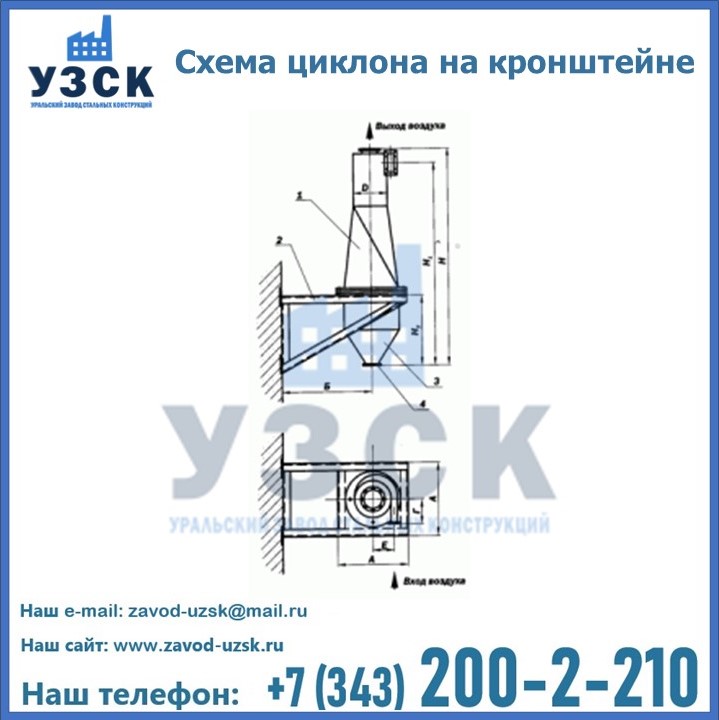

Циклон, предназначенный для установки на кронштейне (желательно, чтоб диаметр таких циклонов не превышал 300 мм) имеет бункер конической формы, а к пылевыпускное отверстие оборудуется затвором типа «мигалки» или шиберным затвором. Чтобы повысить эффективность пылеосаждения и предохранения осевших частиц от взмучивания и уноса из пылесборника, нижнюю часть циклона оснащают внутренним конусом.
Рекомендации для эксплуатации и монтажа устройства:
- угол установки внутреннего конуса выбирается исходя из состава и структуры улавливаемых частиц. Для сухой пыли – 45°, для вязкой (сажа и тальк) — 60°;
- наиболее предпочтительно установить циклон ЦОК перед вентилятором, это условие позволяет уменьшить износ устройства;
- выбирая ту или иную модель, следует учесть производительность устройства (объем очищаемого воздуха в 1 час), которая зависит от диаметра устройства (циклоны ЦОК классифицируется по диаметру внутренней части (110-695 мм));
- допустимая t – до 150° С, давление или разрежение – до 500 Па.
Циклоны ЦОК серии 5.904-30 имеют 11 типоразмеров, которые отличаются размером внутреннего диаметра и пропускной способностью по воздуху (от 130 до 8700 м3/ч).
Технические характеристики Циклонов ЦОК
| Наименование | Внутренней диаметр циклона, мм | Скорость во входном патрубке, м/с | Общий вес установки, кг | |||
|---|---|---|---|---|---|---|
| 14 | 15 | 16 | с бункером | с выдвижным ящиком | ||
| Пропускная способность по воздуху, м3/ч | ||||||
| Циклон ЦОК 1 | 100 | 130 | 140 | 150 | 17,46 | 20,57 |
| Циклон ЦОК 2 | 150 | 290 | 302 | 314 | 30,55 | 35,39 |
| Циклон ЦОК З | 200 | 525 | 563 | 600 | 46,70 | 54,19 |
| Циклон ЦОК 4 | 250 | 880 | 800 | 920 | 84,75 | 73,24 |
| Циклон ЦОК 5 | 300 | 1170 | 1250 | 1330 | 124,58 | 97,06 |
| Циклон ЦОК 6 | 370 | 1790 | 1895 | 2000 | 169,42 | 135,9 |
| Циклон ЦОК 7 | 465 | 2620 | 2810 | 3000 | 230,61 | 191,58 |
| Циклон ЦОК 8 | 525 | 3500 | 3750 | 4000 | 438,69 | 244,84 |
| Циклон ЦОК 9 | 585 | 4375 | 4687 | 5000 | 528,45 | 296,14 |
| Циклон ЦОК 10 | 645 | 5250 | 5625 | 6000 | 588,74 | 351,94 |
| Циклон ЦОК 11 | 695 | 6130 | 6585 | 7000 | 654,10 | 401,62 |
Принцип работы циклонов ЦОК
Воздух в циклонах данного вида очищается под действием центробежной силы. Чистый воздух, после фильтрации, выходит через выхлопную трубу, а весь мусор через кольцевую щель, расположенную между нижней частью расширяющегося конуса и внутренним конусом. Вся собранная пыль попадает в пылесборник. Очищенный от пыли воздух проникает обратно в корпус прибора через центральное отверстие внутреннего конуса.
